Wabeco 24400 2440 BF1240 Support De Perceuse

Wabeco 24400 BF1240 Support de foret

PERÇAGE – FRAISAGE – TOURNAGE

Déscription

• Unique : avec 2ème arbre d’entrée pour les travaux de forage et de fraisage verticaux et horizontaux
• Robuste : la colonne en acier de la plaque de base peut être tournée à 360° et bloquée dans n’importe quelle position, ce qui permet de travailler de tous les côtés et également pour les pièces de grande taille.
• Gain de place : alternative flexible et peu encombrante aux perceuses d’établi, aux perceuses à colonne et aux perceuses à colonne.
• Domaine d’application : perçage, fraisage, tournage et façonnage pour l’usinage des métaux, le travail du bois et la transformation des matières plastiques.
• Perçage et fraisage de précision : positionnement précis des outils sur les pièces à usiner.
• Zone de travail : Déplacement de l’axe Z 250 mm : Déplacement de l’axe Y 175 mm
• Colonne en acier massif : orientable à 360°, hauteur totale 500 mm, dentelée Ø 35 mm
• Flèche en acier hexagonal : longueur totale 350 mm, denture 30 mm

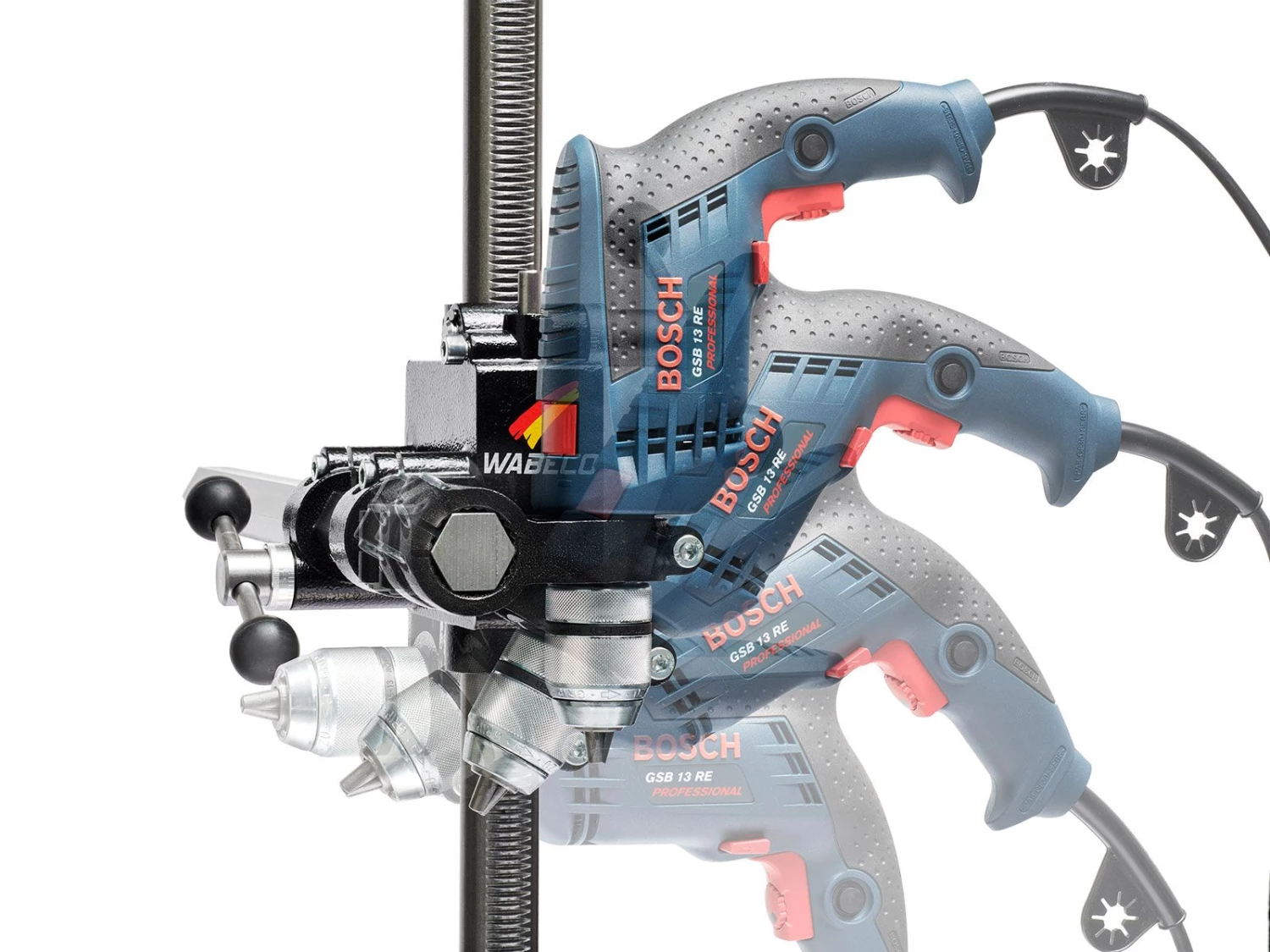

• Support de la machine : pivotant sur 360° avec verrouillage tous les 15°, pour recevoir les unités d’entraînement avec Euronorm Ø 43 mm, les travaux de tournage peuvent également être effectués avec le support de la machine pivoté.
• Plaque de base : Fraisée en fonte grise 300 x 180 mm, avec des rainures en T, ce qui permet un serrage flexible et stable de la pièce. 4 rainures en T pour rainures en T de 10 mm ou boulons hexagonaux M10
• Butée de profondeur et ressort de rétraction : pour percer les pièces à la même profondeur à tout moment.
• Conception robuste et résistante : poids sans emballage 14,1 kg

Caractéristiques techniques

• Déplacement vertical de l’axe Z 250 mm
• Course de perçage verticale avec ressort de rappel 55 mm
• Course transversale de l’axe Y 175 mm
• Hauteur totale 500 mm
• Dentelé Ø 35 mm
• Rotation à 360° Oui
• Longueur totale de la flèche en acier 350 mm
• Application Euronorm Ø 43 mm ?
• Pivotant sur 360° avec verrouillage tous les 15° Oui
• Plaque de fond en fonte grise 300 x 180 mm
• Nombre de rainures 4
• Largeur des rainures pour les rainures en T de 10 mm ou M10
• Poids sans emballage 14,1 kg
